Classe MD - Serie MD-S

Sigla BSA

Descrizione
girevole codolo cilindrico freno totale o direzionale

Caratteristiche
medical serie S

		B	C	M			Fori fissaggio Fixing holes		Codice prodotto
100x32	32x54	34	7	M6	38	145	4 fori-4 holes	ES=11 a=45° b=15	3DNN1000BSAH5	100
125x32	32x54	34	7	M6	47	165	4 fori-4 holes	ES=11 a=45° b=15	3DNN1250BSAH5	100
150x32	32x54	34	7	M6	49	195	4 fori-4 holes	ES=11 a=45° b=15	3DNT1500BSAH5	120
200x32	32x54	34	7	M6	67	251	4 fori-4 holes	ES=11 a=45° b=15	3DNT2000BSAH5	120
100x32	28x96	79	19	M8	38	145	4 fori-4 holes	ES=11 a=45° b=15	3DNN1000BSAK5	100
125x32	28x96	79	19	M8	47	165	4 fori-4 holes	ES=11 a=45° b=15	3DNN1250BSAK5	100
150x32	28x96	79	19	M8	49	195	4 fori-4 holes	ES=11 a=45° b=15	3DNT1500BSAK5	120
200x32	28x96	79	19	M8	67	251	4 fori-4 holes	ES=11 a=45° b=15	3DNT2000BSAK5	120

100x32	32x54	34	7	M6	38	145	4 fori-4 holes	ES=11 a=45° b=15	3EDN100ABSAH5	100
125x32	32x54	34	7	M6	47	165	4 fori-4 holes	ES=11 a=45° b=15	3EDN125ABSAH5	100
150x32	32x54	34	7	M6	49	195	4 fori-4 holes	ES=11 a=45° b=15	3EDT1500BSAH5	120
200x32	32x54	34	7	M6	67	251	4 fori-4 holes	ES=11 a=45° b=15	3EDT2000BSAH5	120
100x32	28x96	79	19	M8	38	145	4 fori-4 holes	ES=11 a=45° b=15	3EDN100ABSAK5	100
125x32	28x96	79	19	M8	47	165	4 fori-4 holes	ES=11 a=45° b=15	3EDN125ABSAK5	100
150x32	28x96	79	19	M8	49	195	4 fori-4 holes	ES=11 a=45° b=15	3EDT1500BSAK5	120
200x32	28x96	79	19	M8	67	251	4 fori-4 holes	ES=11 a=45° b=15	3EDT2000BSAK5	120

ATTACCHI

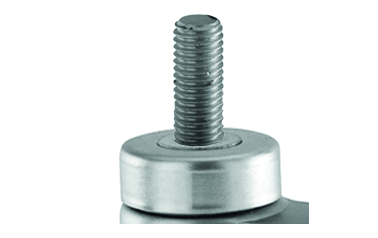

attacco filettato perno stampato

Suffisso	Dimensioni
B1	M10x20
B2	M10x30
B3	M12x20
B4	M12x30

attacco filettato vite infilata

Suffisso	Dimensioni
B1	M10x20
B2	M10x30
B3	M12x20
B4	M12x30

codolo cilindrico

Suffisso	Dimensioni
2C	Ø 19x45
3C	Ø 20,5x45
4C	Ø 21,5x45
5C	Ø 22x45
6C	Ø 23,5x45
7C	Ø 25,5x45
8C	Ø 27,5x45
9C	Ø 27,8x45
0C	Ø 32x54

espansore poliammidico cilindrico

Suffisso	Dimensioni
L2	Ø 19-21x46
L4	Ø 22-23x46
L5	Ø 24-26x46
L6	Ø 27-29x46
L7	Ø 30-32x46

espansore poliammidico quadro

Suffisso	Dimensioni
E1	20-21,5x46
E2	22-24x46
E3	25-27x46
E4	30-32x46
E5	36-38x46

espansore zama

Suffisso	Dimensioni
Z1	Ø 17-18,5x40
Z2	Ø 19-21,5x40
Z3	Ø 22-23,5x40
Z4	Ø 24-27,5x40
Z6	Ø 28-32x40
Z7	20-20x40

foro filettato

Suffisso	Dimensioni
M0	M10
M2	M12

foro vite

Suffisso	Dimensioni
Q0	Ø 10
Q7	Ø 1/2"

piastra

Suffisso	Dimensioni
PQ	80x80 60x60 8,5
PR	90x70 70x50 8,5
PD	77x77 60x50 8,5
